產品介紹

  XBTS系列彈臂振動篩是一種新型的篩分設備，它廣泛應用用于礦山、煤炭、電力、冶金、建材、耐火等各行各業對大物料及中、小顆粒狀物料的分級作業。

技術特點

  XBTS系列彈臂振動篩面傾斜安裝，角度在20°-35°之間，與其它同類型產品相比具有下列特點：

  1、價格低，備件量極少。

  2、結構簡單，造型美觀。

  3、能耖少，可節約大量能源。

  4、傾角大，體積小，篩分能力大。

  5、重量輕，便于安裝及工藝布置。

  6、篩網的篩分效率比一般的篩網高出30%－40%，具有自清理功能。

原理與構造

  篩箱依靠?jī)膳_(tái)相同的振動電機或普通電機帶激振器驅動做相反方向自同步旋轉，使支承在減振器上的整個篩機做直線振動，物料從入料端落入篩后，迅速前進、松散、透篩、完成篩分作業。

  本系列篩機由篩箱、振動電機（激振器）、減振系統及底架等組成。篩箱由篩框、篩板、襯板等組成。

  本系列篩機采用高性能、高壽命YZO系列振動電機或激振器作激振源，調節振動源激振力的大小，可以改變篩機的振幅。

  減振系統由橡膠彈簧和卡箍、支承座等組成。底架由料倉庫及底盤架等組成。本系列振動篩激振源安裝方式可分為上振式和下振式，減振器安裝方式可分為座式或吊掛式。還可以根據用戶需要進行設計制造。

安裝與調試

  1、把底架的槽鋼固定在基礎上，使同側前后支承座高度一致，同一端（入料端或排料端）兩側的支承座板在同一水平面內，公差均在20mm以?xún)?nèi)。

  2、橡膠彈簧在出廠前已進行靜剛度測試，應選擇剛度相同（或相近）的彈簧配置在同一臺振動篩的不同支承位置。安裝時把橡膠彈簧置于下支承座上，使支承座上的凸臺進入彈簧的內孔，然后吊裝篩箱，要使橡膠彈簧的內孔上下均與支承板的凸臺對中，將篩箱垂直下落，置于橡膠彈簧上，此時各支承點橡膠彈簧的高度應一樣，誤差不的大于2mm.

  3、用戶需要調整篩面傾角時，可松開卡箍的固定螺栓，轉動上支承座，同時加高（或降低）后支承座，調整前后支承座的距離，使篩面傾角符合要求。

  4、篩機各部分連接必須牢固可靠，所有螺栓不得有任何松動，各零部件不得有任何異常聲響，篩機上參振部分與周?chē)潭ㄎ镏g的很小間隙為30-50mm。

  5、篩機出廠時，雙振幅為5-7mm，用戶可調整振動電機或激振器的兩偏心塊間的夾角，調整激振力的大小，進而調整篩機振幅的大小。

維護與操作

  1、啟動篩機前，應檢查周?chē)欠裼蟹恋K篩機運轉的障礙物，各處聯結螺栓是否緊固，尤其是激振源，支承座，篩板的固定螺栓要重新緊固一遍。

  2、檢查兩臺振動電機或激振器的轉向是否相反，如轉向相同，應變更一臺電機的電源接線，使兩臺電機的轉向相反。

  3、篩機運轉時，先空負荷啟動，運行，停車一次，觀察有無異?，F(xiàn)象及聲響，空運轉時篩機應平穩正常。

  4、連續運轉4小時后，測量軸承溫度，軸承溫度不得超過75℃。

  5、連續空運轉4小時后，將各部位聯結螺栓重新緊固一次，以后在反復進行2-3次。

  6、帶料運轉時，給料要均勻，使物料均布篩面，如物料“跑偏”，應調整給料點。

  7、篩機停車前，應先停止給料，篩面上的物料走完后，在停車。停車后要及時清理篩面上的物料與雜物。

  8、振動電機或激振器使用3個月后要加油一次，每半年小修一次，每年大修一次，并按YZO系列振動電機的說明書。

技術參數

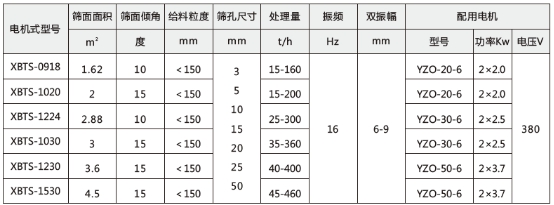

電機式

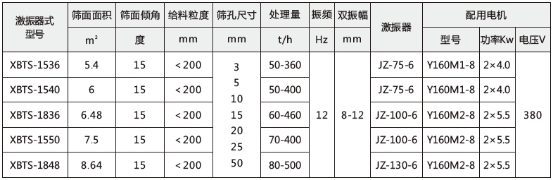

激振器式
